Drenaj Hattı Tasarımı: Araziden Ofise Tüm Süreç
- Deniz Aydınalp
- 16 Tem
- 2 dakikada okunur
Drenaj sistemleri, inşaat ve altyapı projelerinde çoğu zaman göz ardı edilse de, proje bütünlüğü açısından kritik bir rol üstlenir.
Yetersiz veya hatalı drenaj tasarımı; yol çökmeleri, temel altı su baskıları, zemin doygunluğu ve uzun vadeli mühendislik sorunlarına neden olabilir.
Bu nedenle, drenaj hattı tasarımı yalnızca bir mühendislik disiplini değil, aynı zamanda saha gerçekliğini esas alan stratejik bir planlama sürecidir.
1. Drenaj Hattı Nedir?
Drenaj hatları; yağmur suyu, yüzey akışı ve yer altı sularının yapı çevresinden uzaklaştırılmasını sağlayan altyapı sistemleridir.Bu sistemler, genellikle şu iki başlık altında değerlendirilir:
Kapalı Drenaj Sistemleri: Boru hatları (koruge, beton, PVC), menhol, baca, ızgara gibi elemanları içerir.
Açık Drenaj Sistemleri: Hendek, kanal, yüzey oluğu gibi açık kesitli yapılarla suyun tahliyesini sağlar.
Bu sistemlerin projelendirilmesi, arazinin topografik özelliklerine, iklim koşullarına ve kullanım amacına göre şekillendirilir.
2. Tasarım Süreci: Aşamalar ve Teknik Girdiler
A. Arazi Verilerinin Toplanması
Drenaj tasarımının en doğru şekilde yapılabilmesi için araziden toplanan verilerin güvenilirliği esastır.Bu süreçte kullanılan başlıca yöntem ve araçlar:
GNSS (RTK / PPK) destekli ölçümler
Total Station ile detaylı topografya alımı
Sayısal Yükseklik Modeli (DEM) üretimi
Yüzey eğimi, akış yönü ve su birikme alanlarının analizi
B. Hidrolik ve Hidrolojik Hesaplamalar
Tasarımda kullanılacak boru çapları, eğimler ve imalat yerleşimleri; saha verileriyle birlikte aşağıdaki hesaplamalar doğrultusunda yapılır:
Maksimum yağış şiddeti ve tekrar süresi hesapları (IDF eğrileri üzerinden)
Alan bazlı akış katsayıları
Akım debisi, boru içi hız ve doluluk oranı kontrolleri
Taşkın riski analizleri
C. Güzergâh Planlaması ve Çizim Süreci
Ofis ortamında, teknik şartnamelere uygun olarak güzergâh belirleme ve çizim aşamaları gerçekleştirilir:
Boykesit ve enkesit oluşturulması
Borulama yerleşimi, menhol ve bacaların konumlandırılması
Yatay ve düşey eğim kontrolleri

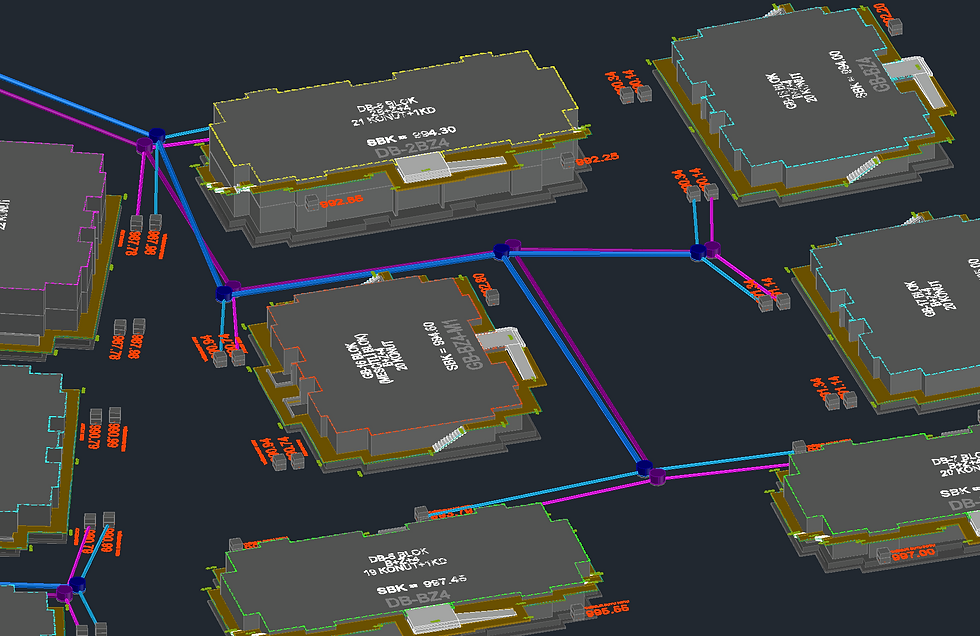

CAD veya CBS tabanlı çizim sistemleriyle dokümantasyon oluşturulması
3. Kullanılan Yazılımlar
Yazılım | Kullanım Alanı |
QGIS | Eğim analizi, akış yönü, drenaj havzası belirleme |
AutoCAD Civil 3D | Profil çizimi, boru ağı tasarımı |
StormCAD / HEC-RAS | Hidrolik modelleme ve simülasyon |
Netcad İmar / Altyapı | Proje paftası oluşturma, onay süreçleri |
4. Yaygın Yapım ve Tasarım Hataları
Drenaj sistemlerinin sağlıklı çalışabilmesi için aşağıdaki hatalardan kaçınılmalıdır:
Yetersiz boru eğimi nedeniyle suyun akışkanlığının azalması
Uzun menhol aralıkları, bakım ve müdahale zorlukları
Hatalı boru çapı seçimleri, tıkanma ve taşkın riskleri
Saha verisi olmadan masa başında yapılan güzergâh planlamaları
CBS / CAD entegrasyonu olmadan yapılan manuel projeler
5. Neden Doğru Drenaj Tasarımı Şarttır?
Doğru tasarlanmış bir drenaj hattı;
Yol projelerinde deformasyonu önler
Temel altı zeminlerin kuruluğunu korur
Malzeme ve iş gücü tasarrufu sağlar
Su baskını ve çamur oluşumlarını minimize eder
Unutulmamalıdır ki: Bir projenin görünmeyen bölümü, onun en önemli taşıyıcısıdır.
Sonuç: Teknik Veriden Sağlam Altyapıya
Drenaj projeleri, yalnızca çizim ve boru yerleştirme süreci değildir.Bu projeler; doğru analiz, saha uyumu, mühendislik disiplini ve ileri düzey yazılım kullanımıyla oluşturulan çok yönlü bir altyapı sistemidir. Projenin başarısı, suyun doğru yönlendirilmesine bağlıdır.
DAA Mühendislik olarak altyapı tasarımı ve hesaplarında etkin olarak projeler hazırlıyoruz. İletişim kurmak ve daha fazla detay öğrenmek için web sayfamızı inceleyebilirisiniz.
